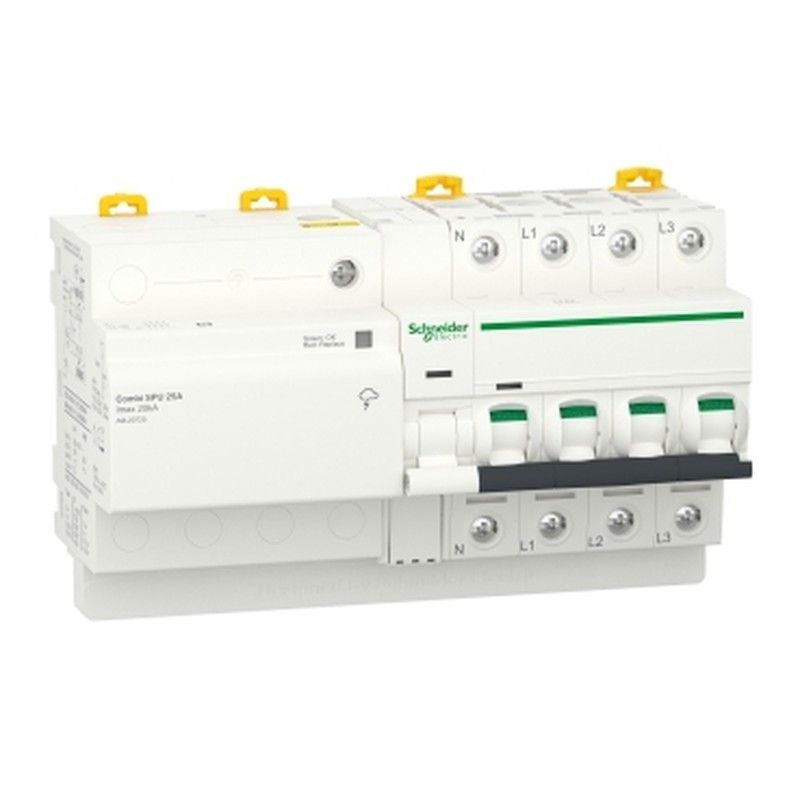

Disjuntor com proteção combinada contra surtos, 3P + N, 25 A

Características do disjuntor com proteção combinada contra surtos, 3P + N, 25 A:
- Gama de produtos: Acti9
- Nome abreviado do dispositivo: Combi SPU
- Nome do produto: Acti9 CT
- Produto ou tipo de componente: Disjuntor com proteção combinada contra sobretensão
- Aplicação do dispositivo: Para corrente>, 0,1 A
- Número de pólos: 3P + N
- Número de pólos protegidos: 3
- Posição neutra: Esquerda
- [In] Corrente nominal: 25 A
- Tipo de rede: AC
- Tecnologia do relé: Térmico-magnético
- Código da curva: C
- Capacidade de interrupção: 10 kA Icu conforme Icu
- Tipo de controle: Punho
- Tipo de montagem: Fixo
- Suporte de montagem: trilho DIN
- Etiquetas Qualidade:
CE
AENOR
- 9 mm passos: 18
- Altura: 76 mm
- Largura: 161 mm
- Profundidade: 102 mm
- Peso peso do produto: 0,98 kg
- Cor: Branco - tipo de cabo: RAL 9003 )
- Durabilidade mecânica: 20.000 ciclos s
- Durabilidade elétrica: 10.000 ciclos
- Temperatura ambiente de operação: -25…55 °C
- Temperatura ambiente de armazenamento: -40…70 °C
- Tempo de resposta: <, 25 ns
- Conexões - terminais:
Terminal tipo túnel - tipo de cabo: PE) 1…35 mm² rígido
Terminal tipo túnel - tipo de cabo: PE) 1…25 mm² flexível
Terminal tipo túnel - cabo tipo: L/N) 1…25 mm² rígido
Terminal tipo túnel - tipo de cabo: L/N) 1…16 mm² flexível
- Torque de aperto:
3, 5 N.m PE
2,5 N.m L/N
- Frequência da rede: 50 Hz
- [Ue] Tensão operacional nominal: 400 V CA 50 Hz
- [Uc] tensão operacional máxima contínua:
Modo comum, estado 1 260 V AC N/PE
Modo diferencial, estado 1 340 V AC L/N
- [Up] nível de proteção de tensão:
Modo comum <,1,5 kV tipo 2 N/PE
Modo diferencial < ;,1,1 kV tipo 2 L/N
- Corrente de descarga nominal: 5 kA
- Corrente máxima de saída: 20 kA
- Limite de tensão de disparo: 275V
- Sinais no local:
Sinalização de descarga de surto, LED de status 1 (verde/vermelho)
Sinalização de liberação de tensão, sinalizador de status 1 (branco/vermelho)
- Indicador de posição de contato: Sim
