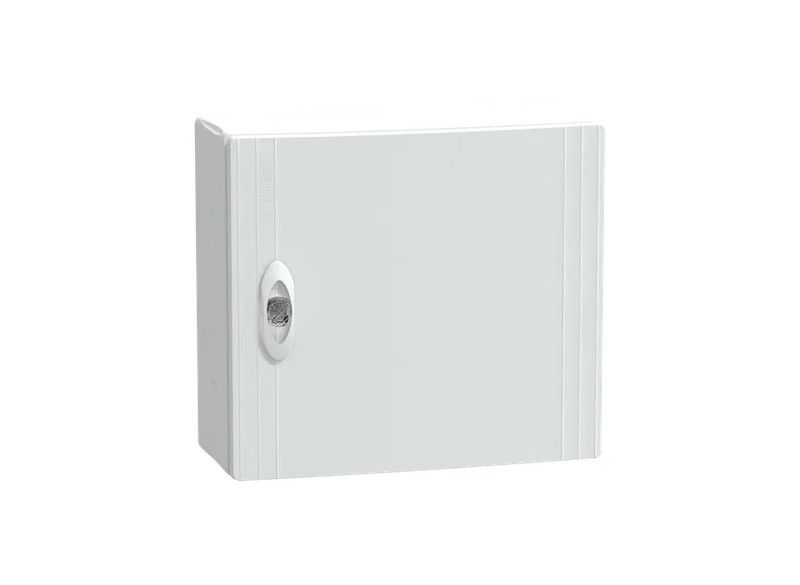

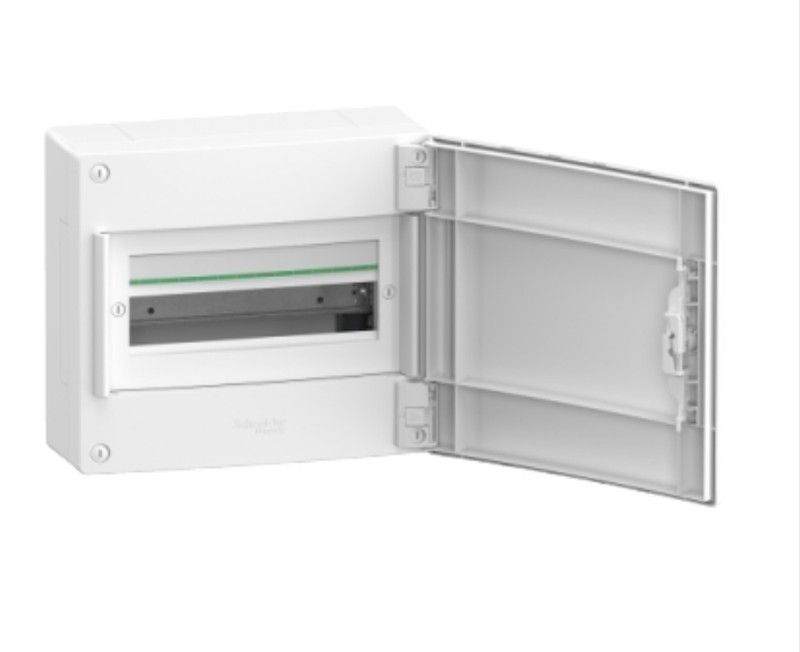

Gabinete modular PrismaSeT XS 1 Fila 13 Módulos Superfície da porta branca

É equipado com 1 placa traseira e 1 trilho DIN. O trilho é removível e facilita as operações de fiação e manutenção. Vem com 1 bloco terminal de aterramento. Este bloco terminal fornece 16 saídas (8x16mm² + 8x10mm²). Fornecido com 1 etiqueta de identificação, 1 protetor de etiqueta, 1 tampa cega e alguns acessórios para fixação de cabos. A classe de isolamento elétrico é a classe II. A tensão de isolamento nominal Ui é 400V. A categoria de sobretensão é II. A corrente nominal In é de até 63A. A potência dissipada é de 22W. Em conformidade com os padrões IEC 60670-1 e 24, IEC 61439-1 e 3. As dimensões gerais são (L) 302 mm x (A) 300 mm x (P) 145 mm. O peso do produto é de 2.200 kg. A carcaça e a placa frontal são feitas de tecnoplástico. A parte traseira e a porta são feitas de tecnoplástico. A resistência do plástico à chama e ao calor anormal é de 650°C para o gabinete, placa frontal, placa traseira e porta. O grau de proteção IK é IK09 com a porta fechada. A temperatura de operação é de -25 °C a 60 °C.

Características do Gabinete Modular PrismaSeT XS 1 Linha 13 Módulos Superfície Branca da Porta:
- Largura: total, condição 1.302 mm.
- Altura: total, condição 1.300 mm.
- Profundidade: total, condição 1.145 mm.
- Profundidade interna: 135 mm.
- Número de 18 módulos de mm por linha: 13
- Número de linhas horizontais: 1
- Número total de módulos de 18 mm: 13
- Passos de 9 mm: 26
- Classe de isolamento elétrico: classe II
- Equipamento fornecido: 1 etiqueta de identificação/ 1 protetor de etiqueta/ 1 bornes/1 tira de placa cega ((*))/1 porta/1 trilho DIN/1 placa traseira.
- Tipo de tampa: modular.
- Tipo de porta: cega.
- Tipo de trilho: DIN simétrico.
- Descrição da placa de montagem: sem placa de montagem.
- Dissipação de potência em W: 22 W
- [In] Corrente nominal: 63 A
- [Ui] Tensão nominal de isolação: 400 V
- Entrada de cabo: Cabo ou tubo/Placa com recorte/Estrada/Placas removidas
- Número de bornes: 1 terra com fixação capacidade: 16 projeções
- Saídas do bloco de distribuição: 8 x 16 mm² + 8 x 10 mm² para terra
- Conexões - terminais: Conexão Conexão a parafuso - tipo de cabo: terra), 8 16 mm²/ Conexão a parafuso - tipo de cabo : terra) , 8 10 mm²
- Descrição das opções de travamento: Opção de trava
- Material do invólucro:

• Back, condição 1 tecnoplástico
• Surround, condição 1 tecnoplástico
• Frente (manípulo rotativo), estado 1 tecnoplástico
• Porta, estado 1 tecnoplástico

- Peso do produto: 2.200 kg
- Cor: < br>

• Invólucro, estado 1 branco - tipo de cabo: RAL 9003)
• Frente (manípulo rotativo), estado 1 branco - tipo de cabo: RAL 9003)
• Porta, estado 1 branco - tipo de cabo: RAL 9003)

- Segmento de mercado:

• Residencial
• Pequenos edifícios
