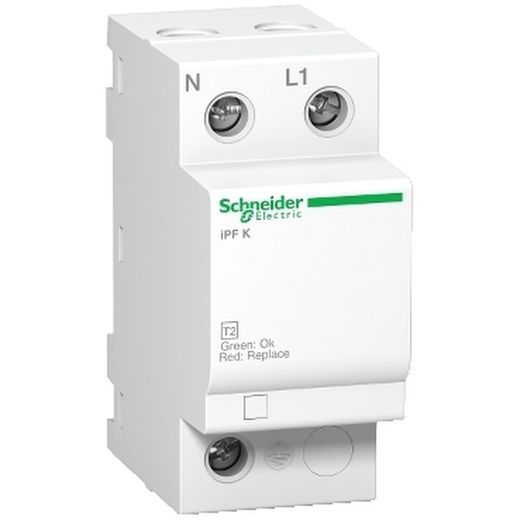

Limitador de sobretensão transiente tipo 2, Acti9 iPF K, 1P+N, 40 kA, 340V

Características do limitador de sobretensão transitória tipo 2, Acti9 iPF K, 1P+N, 40 kA, 340V:
- Gama de produtos: Acti 9
Nome do produto: Acti 9 iPRC
Tipo de produto ou componente: Surge pára-raios
Nome abreviado do dispositivo: IPF K
Aplicação do dispositivo: Para corrente>, 0,1 A
Número de pólos: 1P + N
Sinalização remota: Sem
Tipo de pára-raios: Rede de distribuição elétrica< br>- Sistema de aterramento:
TT
TN-S
- Tipo e classe de pára-raios: Tipo 2
- Tecnologia de pára-raios Corrente de surto: MOV + GDT
- [Ue] Nominal tensão operacional: 230 V AC - tipo de cabo: +/- 10 %) a 50/60 Hz
- [In] corrente de descarga nominal:
Modo comum, estado 1 15 kA - tipo de cabo: L/PE )
Modo comum, estado 1 15 kA - tipo de cabo: N/PE)
Modo diferencial, estado 1 15 kA - tipo de cabo: L/N)
- [Imax] corrente máxima de descarga:
Modo comum, estado 1 40 kA L/PE
Modo comum, estado 1 40 kA N/PE
Modo diferencial, estado 1 40 kA L/N
- [Uc] tensão máxima de operação contínua:
Modo comum, estado 1 260 V N/PE
Modo diferencial, estado 1 340 V L/N
- [Up] nível de proteção de tensão:
Modo comum <,1,5 kV tipo 2 N/PE
Modo diferencial <,1,5 kV tipo 2 L/N
- [Ut] sobretensão temporária:
337 V L/N 5 s mantidos
442 V L/PE 5 s mantidos
1200 V N/PE 200 ms mantidos
1453 V L/PE 200 ms mantidos
- Tipo de dispositivo de desconexão:
Interruptor automático associado iK60N 40 A curva C - Icu 6 kA
Fusível associado gG 63 A - Icu 25 kA
- [Isccr] corrente de curto-circuito: 25 kA
- Tensão do circuito de sinalização: 0,25 A 250 V AC 50/60 Hz
- Tipo de montagem: Clipe ajustável
- Suporte de montagem: trilho DIN
- Passos de 9 mm: 4
- Altura: 81 mm< br>- Largura: 36 mm
- Profundidade: 69 mm
- Peso do produto: 210 g
- Cor: Branco - tipo de cabo: RAL 9003)
- Tempo de resposta: <,= 25 ns
- [Ipê] G corrente residual redonda: 0,003 mA
- Conexões - terminais:
Terminal tipo túnel - tipo de cabo: superior ou inferior) 25 mm² rígido
Terminal tipo túnel - tipo de cabo: superior ou inferior) 16 mm² flexível
>Terminal tipo túnel - tipo de cabo: superior ou inferior) 16 mm² flexível com terminal
- Comprimento do cabo descascado para conectar os terminais: 11 mm
torque de aperto: 3,5 N.m
- Normas: IEC 61643-11: 2011
- Certificações do produto:
Gerador
CE
- Grau de proteção IP:
Na face frontal, estado 1 IP40 conforme IEC 60529
Terminal En, estado 1 IP20 conforme conforme IEC 60529
- Grau de proteção IK: IK03 conforme IEC 62262
- Umidade relativa: 5…95%
- Altitude máxima de operação: 2000 m
- Temperatura ambiente operacional: -25…60 °C
- Temperatura ambiente de armazenamento: -40…85 °C
