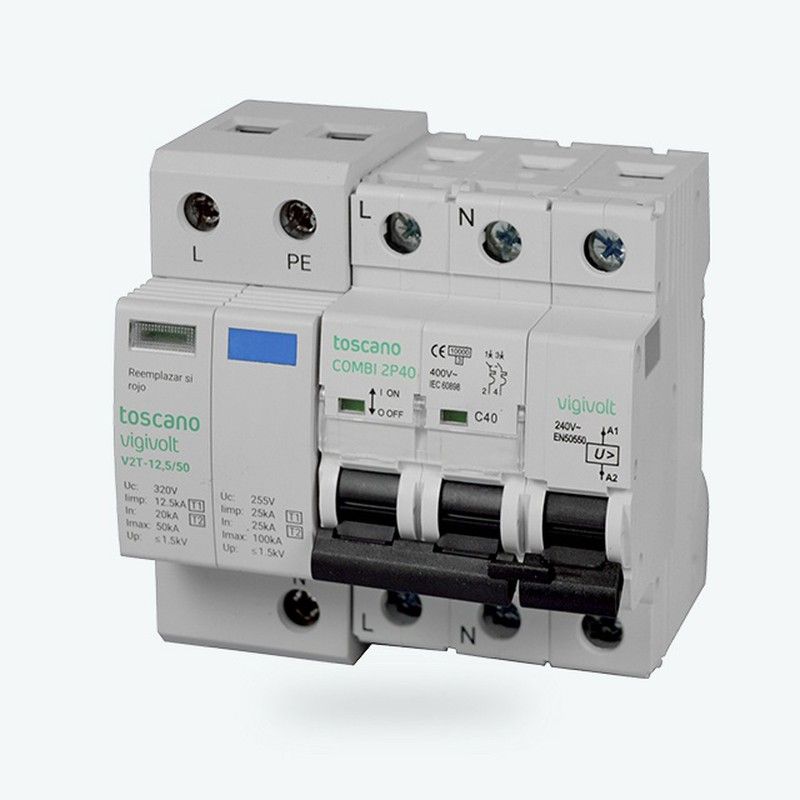

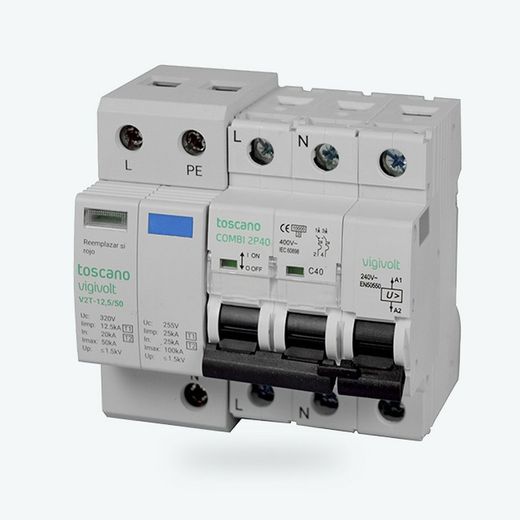

Protetores de sobretensão permanente e transitória 2 pólos 20A Toscano

Características dos protetores de sobretensão permanentes e transitórios 2 pólos 20A:

- Tensão de trabalho 240 VAC

- Frequência 50-60 Hz

- Seção máxima nos terminais 25 mm²

- Dimensões (largura x altura x profundidade) mm 72 x 90 x 71

- Margens ambientais -20º… + 70º C / 80% UR

- proteção IP20

- Montagem em trilho DIN35

- Número de módulos DIN 5

- Normas de produto UNE-EN 50550 / UNE-EN 61643-11 / UNE-EN 60898

Permanente:

- Tensão de disparo 265 VAC ± 2%

- Resposta de acordo com o padrão

Transitório:

- Intensidade de impulso (10 / 350us) Iimp 12,5kA (L / N) 25kA (N / PE)

- Intensidade máxima de descarga (8 / 20μs) Imax. 50kA (L / N) 100kA (N / PE)

- Corrente de descarga nominal (8 / 20μs) em 20kA (L / N) 25kA (N / PE)

- Tempo de resposta devido à sobretensão ≤25ns

- Nível de proteção Acima <1,5 kV (L / N) / <1,5 kV (N / PE)

- Classe I + II

IGA:

- Corrente nominal 16, 20, 25, 32, 40, 50, 63 A

- Curva C

- Capacidade de corte 10 kA

Para o correto funcionamento do equipamento, a fase deve ser conectada ao terminal “L” e o neutro ao terminal “N”.

Não instale em linhas sem neutro.
